Pitkä LED-nauha vaatii enemmän suunnittelua kuin lyhyt kaapiston tai hyllyn valonauha. Kun LED-nauhaa asennetaan useita metrejä, tärkeimpiä asioita ovat oikea jännite, riittävä virtalähde, syöttöpisteiden sijoittelu ja jännitehäviön hallinta. Jos nämä jäävät huomioimatta, nauhan loppupää voi himmentyä, väri voi muuttua tai virtalähde voi kuormittua liikaa.

Yleinen lähtökohta on valita pidempiin asennuksiin 24 V LED-nauha, koska se soveltuu usein paremmin useamman metrin vetoihin kuin 12 V järjestelmä. Lopullinen valinta riippuu kuitenkin LED-nauhan tehosta, pituudesta, kaapeloinnista, virtalähteestä ja siitä, syötetäänkö nauhaa yhdestä vai useammasta kohdasta.

Tässä oppaassa käymme läpi, miten pitkä LED-nauha kannattaa mitoittaa, miksi jännitehäviö syntyy ja miten valitset Valotehtaan valikoimasta sopivat 24V LED-nauhat, virtalähteet ja LED-ohjaimet.

Miksi valita oikea jännite ja syöttö pitkään LED-nauhaan

LED-nauhan toiminta perustuu siihen, että nauha saa oikean jännitteen koko pituudeltaan. Lyhyessä asennuksessa tämä on yleensä helppoa. Pitkässä LED-nauhassa kaapelit, kuparijohtimet, liitokset ja itse nauhan pituus aiheuttavat vastusta. Tämän seurauksena jännite voi laskea matkalla, jolloin nauhan loppupää ei pala yhtä kirkkaasti kuin alkupää.

Kun suunnittelet pitkää LED-nauhaa, mieti ensin kolme asiaa:

• kuinka pitkä LED-nauha tarvitaan yhteensä
• kuinka monta wattia nauha kuluttaa metriä kohden
• mistä kohdasta tai kohdista nauha syötetään

Jos nauha on pitkä ja tehokas, pelkkä yksi syöttö nauhan alusta ei välttämättä riitä. Tällöin voidaan käyttää syöttöä molemmista päistä tai jakaa asennus useampaan erilliseen osaan. Valotehtaan vanha opas Kuinka pitkä LED-nauha yhdestä virtalähteestä? täydentää tätä aihetta erityisesti silloin, kun mietit yhden virtalähteen riittävyyttä.

LED-nauhan jännitehäviön ymmärtäminen

LED-nauhan jännitehäviö tarkoittaa sitä, että jännite laskee matkalla virtalähteeltä LED-nauhan loppupäähän. Mitä pidempi matka, suurempi teho ja ohuempi johdin, sitä todennäköisemmin jännitehäviö näkyy käytännössä.

Jännitehäviön tyypillisiä oireita ovat:

• LED-nauhan loppupää on himmeämpi kuin alkupää
• valon väri muuttuu hieman pitkän nauhan loppupäässä
• RGB- tai CCT-nauhassa värit eivät näytä tasaisilta koko matkalla
• virtalähde kuormittuu liikaa tai asennus toimii epävarmasti

Jännitehäviötä voidaan vähentää käyttämällä pidemmissä asennuksissa 24 V LED-nauhaa, valitsemalla riittävän paksut kaapelit, pitämällä kaapelivedot järkevinä ja lisäämällä syöttöpisteitä. Jos asennus on pitkä, nauhaa ei kannata ajatella yhtenä loputtomana ketjuna, vaan sähköisesti oikein jaettuna kokonaisuutena.

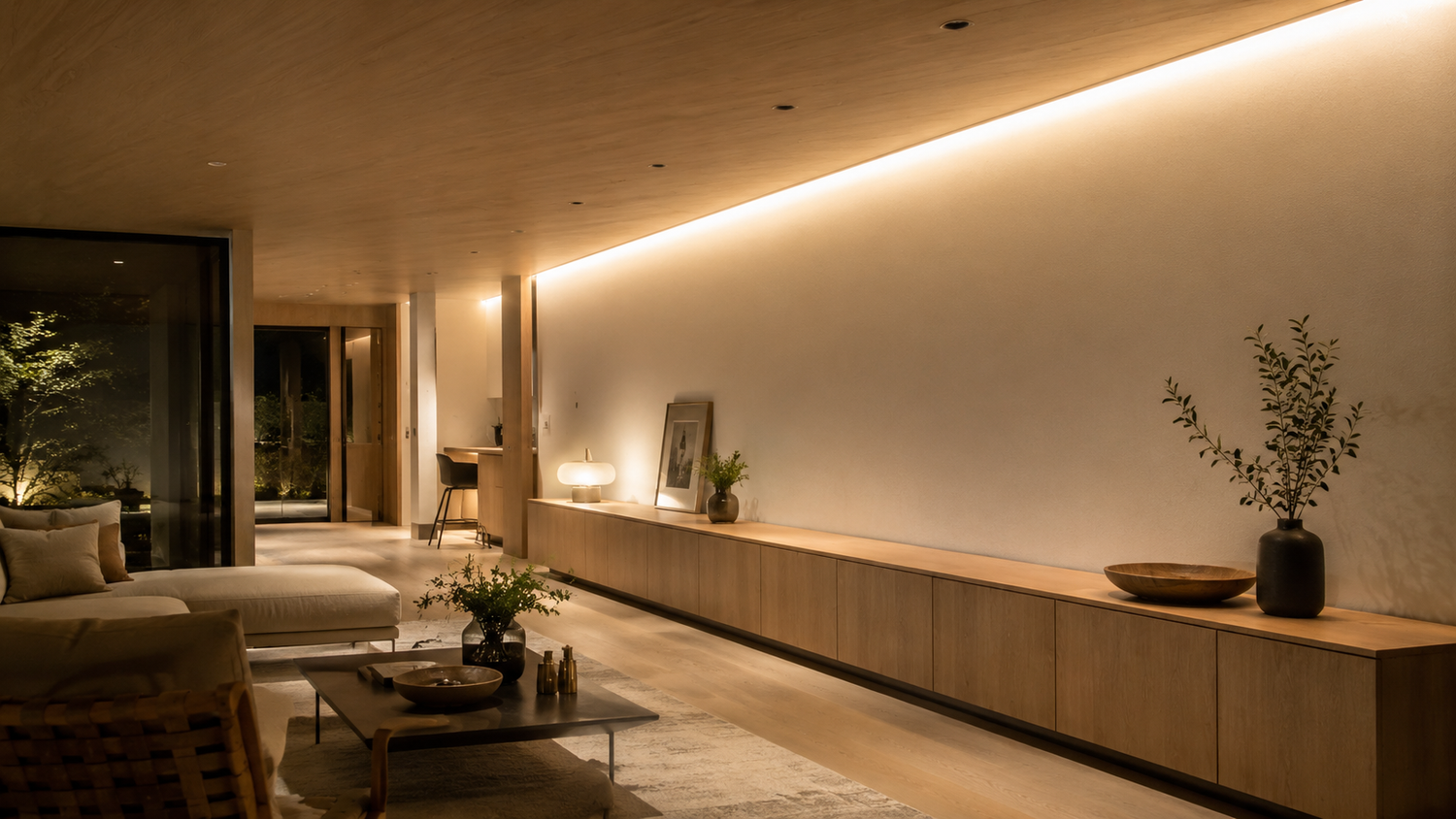

12 V vs 24 V – kumpi sopii pitkälle LED-nauhalle?

12 V LED-nauha sopii moniin lyhyisiin kaluste- ja sisustusasennuksiin. Kun pituus kasvaa, 24 V LED-nauha on usein käytännöllisempi vaihtoehto. Samalla teholla 24 V järjestelmässä virta on pienempi kuin 12 V järjestelmässä, mikä helpottaa jännitehäviön hallintaa.

Vertailu	12 V LED-nauha	24 V LED-nauha
Tyypillinen käyttökohde	Lyhyet vedot, pienet kalusteet ja rajatut asennukset	Pidemmät valolinjat, keittiöt, epäsuora valaistus ja laajemmat asennukset
Jännitehäviön hallinta	Vaatii enemmän huomiota pidemmillä matkoilla	Usein helpompi hallita pitkissä asennuksissa
Virtalähde	12 V virtalähde	24 V virtalähde
Ostajan huomio	Hyvä lyhyisiin kohteisiin	Usein suositeltava, kun LED-nauhaa tulee useita metrejä

Pitkä led-nauha 24v -ratkaisu on monessa kodin asennuksessa selkeä valinta, mutta myös 24 V nauha pitää mitoittaa oikein. Pitkä ja tehokas LED-nauha voi silti tarvita useamman syöttöpisteen tai järeämmän virtalähteen.

Syöttöratkaisut ja virtalähteiden mitoittaminen

LED-nauhan syöttö tarkoittaa kohtaa, josta sähkö tuodaan nauhalle. Lyhyessä asennuksessa syöttö voidaan usein tehdä vain yhdestä päästä. Pitkässä asennuksessa kannattaa harkita muita tapoja.

Syöttötapa	Milloin sopii?	Huomioitavaa
Syöttö yhdestä päästä	Lyhyet ja maltillisen tehoiset asennukset	Helppo toteuttaa, mutta pitkissä vedoissa loppupää voi himmetä
Syöttö molemmista päistä	Pidempi yhtenäinen nauha	Auttaa tasaamaan jännitettä nauhan matkalla
Keskisyöttö	Kun nauha jatkuu kahteen suuntaan virtalähteeltä	Käytännöllinen esimerkiksi pitkissä epäsuorissa valolinjoissa
Useampi erillinen syöttö	Pitkät, tehokkaat tai useaan osaan jaetut asennukset	Vaatii huolellisempaa kaapelointia ja mitoitusta

Virtalähteen mitoitus tehdään LED-nauhan kokonaistehon perusteella. Jos LED-nauha on 10 W/m ja sitä tulee 8 metriä, kokonaisteho on 80 W. Virtalähteeseen kannattaa jättää sopiva tehoreservi, jotta se ei käy jatkuvasti äärirajoilla.

Esimerkkilasku

Laskettava asia	Esimerkki	Tulkinta
LED-nauhan pituus	8 m	Asennetaan esimerkiksi epäsuoraan valoon
Teho metriä kohden	10 W/m	Tuotekohtainen arvo
Kokonaisteho	8 × 10 W = 80 W	Virtalähde mitoitetaan tämän mukaan
Tehoreservi	noin 15–25 %	Valitaan käytännössä sopiva suurempi virtalähde

Valotehtaan virtalähteistä löytyy vaihtoehtoja eri tehoille ja käyttötarkoituksille. Jos mukana on himmennys, RGB-ohjaus tai CCT-värilämpötilasäätö, myös ohjaimen kapasiteetti pitää tarkistaa.

Tärkeimmät huomioitavat asiat pitkälle matkalle

Kun led-nauha tulee pitkälle matkalle, kokonaisuus kannattaa suunnitella ennen tuotteiden tilaamista. Mittaa todellinen pituus, päätä syöttöpisteet ja tarkista, mihin virtalähde sekä ohjain sijoitetaan. Huollettavuus on tärkeää: virtalähteen ja liitosten pitää olla saavutettavissa myöhemmin.

Huomioi ainakin nämä asiat:

• valitse 24 V LED-nauha pidempiin vetoihin aina kun se sopii kohteeseen
• laske kokonaisteho ennen virtalähteen valintaa
• vältä liian pitkiä syöttökaapeleita ohuilla johtimilla
• suunnittele syöttö molemmista päistä tai useasta kohdasta tarvittaessa
• käytä LED-profiilia näkyvissä ja pitkäaikaisissa asennuksissa
• testaa nauha ennen lopullista kiinnitystä

LED-nauhan jatkaminen onnistuu, kun liitokset tehdään oikein ja kokonaisteho huomioidaan. Pelkkä nauhojen liittäminen peräkkäin ilman mitoitusta voi johtaa epätasaiseen valoon.

Tuote- ja kategoriasuositukset

Pitkiin LED-nauha-asennuksiin kannattaa katsoa ensin 24V LED-nauhoja. Ne soveltuvat moniin pidempiin kodin asennuksiin, kuten epäsuoraan valaistukseen, keittiön valolinjoihin, hyllyihin ja sisustusvalaistukseen.

Virtalähteeksi valitaan sama jännite kuin LED-nauhassa. 24 V LED-nauha tarvitsee 24 V virtalähteen, ja 12 V LED-nauha tarvitsee 12 V virtalähteen. Valotehtaan LED-muuntajien ja virtalähteiden valikoimasta voi valita teholuokan asennuksen kokonaiskuorman mukaan.

Jos LED-nauhaa halutaan himmentää tai ohjata langattomasti, tutustu myös LED-ohjaimiin ja valonohjaukseen. Ohjain pitää mitoittaa LED-nauhan tyypin ja tehon mukaan. Yksivärinen LED-nauha, CCT-nauha, RGB-nauha ja RGBW-nauha vaativat eri tyyppisen ohjauksen.

Yleisimmät virheet pitkissä LED-nauhoissa

• Valitaan 12 V pitkäksi vedoksi ilman mitoitusta. Lopputulos voi kärsiä jännitehäviöstä.
• Syötetään pitkä nauha vain yhdestä päästä. Loppupää voi himmentyä.
• Virtalähde mitoitetaan liian pieneksi. Kokonaisteho ja tehoreservi pitää laskea.
• Kaapelit ovat liian ohuita tai liian pitkiä. Tämä lisää jännitehäviötä.
• Ohjainta ei mitoiteta kuormalle. Himmennin tai RGB-ohjain voi ylikuormittua.
• LED-nauha jatketaan liian pitkäksi yhtenäiseksi linjaksi. Parempi ratkaisu voi olla jakaa asennus useaan syöttöön.

Usein kysytyt kysymykset pitkistä LED-nauhoista

Mikä on jännitehäviö LED-nauhassa ja miten se lasketaan?

Jännitehäviö tarkoittaa jännitteen laskua matkalla virtalähteeltä LED-nauhan loppupäähän. Siihen vaikuttavat pituus, teho, virta, johdinpaksuus ja liitokset. Käytännössä oireena näkyy usein nauhan loppupään himmeneminen.

Voinko käyttää 12 V LED-nauhaa pitkissä asennuksissa?

Voit, mutta pidemmissä asennuksissa 24 V on usein käytännöllisempi. Jos käytät 12 V LED-nauhaa pitkällä matkalla, syöttöpisteet ja jännitehäviö pitää suunnitella erityisen huolellisesti.

Miten valitsen oikean virtalähteen LED-nauhalle?

Laske LED-nauhan kokonaisteho kertomalla pituus watteina metriä kohden. Valitse sama jännite kuin LED-nauhassa ja jätä virtalähteeseen sopiva tehoreservi.

Miksi LED-nauha himmenee pitkällä matkalla?

Yleisin syy on jännitehäviö. Nauhan loppupäähän ei enää tule samaa jännitettä kuin alkupäähän, jolloin valo voi himmetä tai muuttua epätasaiseksi.

Mitä tarkoittaa syöttö LED-nauhassa?

Syöttö tarkoittaa kohtaa, josta sähkö tuodaan LED-nauhalle. Syöttö voidaan tehdä yhdestä päästä, molemmista päistä, keskeltä tai useammasta kohdasta asennuksen mukaan.

Voiko pitkän LED-nauhan liittää yhteen ilman ongelmia?

Ei aina. Pitkä LED-nauha pitää mitoittaa kuorman, jännitteen, syöttötavan ja virtalähteen mukaan. Pelkkä nauhojen jatkaminen peräkkäin ei takaa tasaista lopputulosta.

Tutustu sopiviin LED-nauhoihin, virtalähteisiin ja ohjaimiin Valotehtaalla

Pitkä LED-nauha toimii luotettavammin, kun jännite, syöttö, teho ja virtalähde suunnitellaan ennen asennusta. Usein 24 V LED-nauha on pidempiin vetoihin selkeämpi vaihtoehto kuin 12 V, mutta myös 24 V asennus pitää mitoittaa oikein. Syöttö molemmista päistä, riittävä virtalähde ja oikein valittu ohjain auttavat välttämään himmenemistä ja epätasaista valoa.

Tutustu Valotehtaan 24V LED-nauhoihin, virtalähteisiin ja LED-ohjaimiin. Jos et ole varma, miten pitkä LED-nauha kannattaa syöttää tai mitoittaa, kysy Valotehtaalta neuvoa ennen tilausta.
