LED-nauhan virtalähde on pieni mutta erittäin tärkeä osa LED-nauha-asennusta. Vaikka itse LED-nauha olisi laadukas ja valittu oikeaan käyttökohteeseen, väärin mitoitettu virtalähde voi aiheuttaa ongelmia käytössä. Valo voi jäädä himmeäksi, nauha voi toimia epätasaisesti tai virtalähde voi kuormittua tarpeettomasti.

LED-nauhan virtalähteen valinta ei kuitenkaan ole vaikeaa, kun perusasiat ovat selvät. Tärkeintä on tietää LED-nauhan jännite, teho wattia per metri ja asennettava pituus. Näiden avulla voidaan laskea, minkä kokoinen led-nauhan muuntaja eli led-nauhan teholähde tarvitaan.

Tässä oppaassa käydään läpi, miten mitoitat virtalähteen led-nauhalle eri pituuksille, milloin 24V led virtalähde on järkevä valinta ja mitä yleisiä virheitä kannattaa välttää.

Miksi LED-nauhan virtalähde kannattaa mitoittaa oikein

Useimmat kodin LED-nauhat toimivat matalajännitteellä, yleensä 12V tai 24V jännitteellä. Siksi niitä ei kytketä suoraan verkkovirtaan, vaan väliin tarvitaan virtalähde. Virtalähteen tehtävä on muuntaa verkkovirta LED-nauhalle sopivaksi tasajännitteeksi.

Jos LED-nauha on 24V, myös virtalähteen pitää olla 24V. Jos LED-nauha on 12V, virtalähteen pitää olla 12V. Jännite ei ole arvioitava asia, vaan se tarkistetaan aina LED-nauhan tuotetiedoista.

Oikea mitoitus on tärkeää, koska virtalähteen pitää jaksaa syöttää koko LED-nauhan tarvitsema teho. Lisäksi virtalähdettä ei kannata kuormittaa jatkuvasti aivan maksimirajalle. Kun virtalähteeseen jätetään sopiva varmuusvara, kokonaisuus toimii luotettavammin ja virtalähde käy kevyemmällä kuormalla.

Jos suunnittelet pidempää LED-nauha-asennusta, kannattaa lukea myös Valotehtaan artikkeli Kuinka pitkä LED-nauha yhdestä virtalähteestä?. Siinä käsitellään tarkemmin sitä, kuinka pitkä LED-nauha voidaan toteuttaa yhdestä virtalähteestä ja milloin syöttötapaan pitää kiinnittää erityistä huomiota.

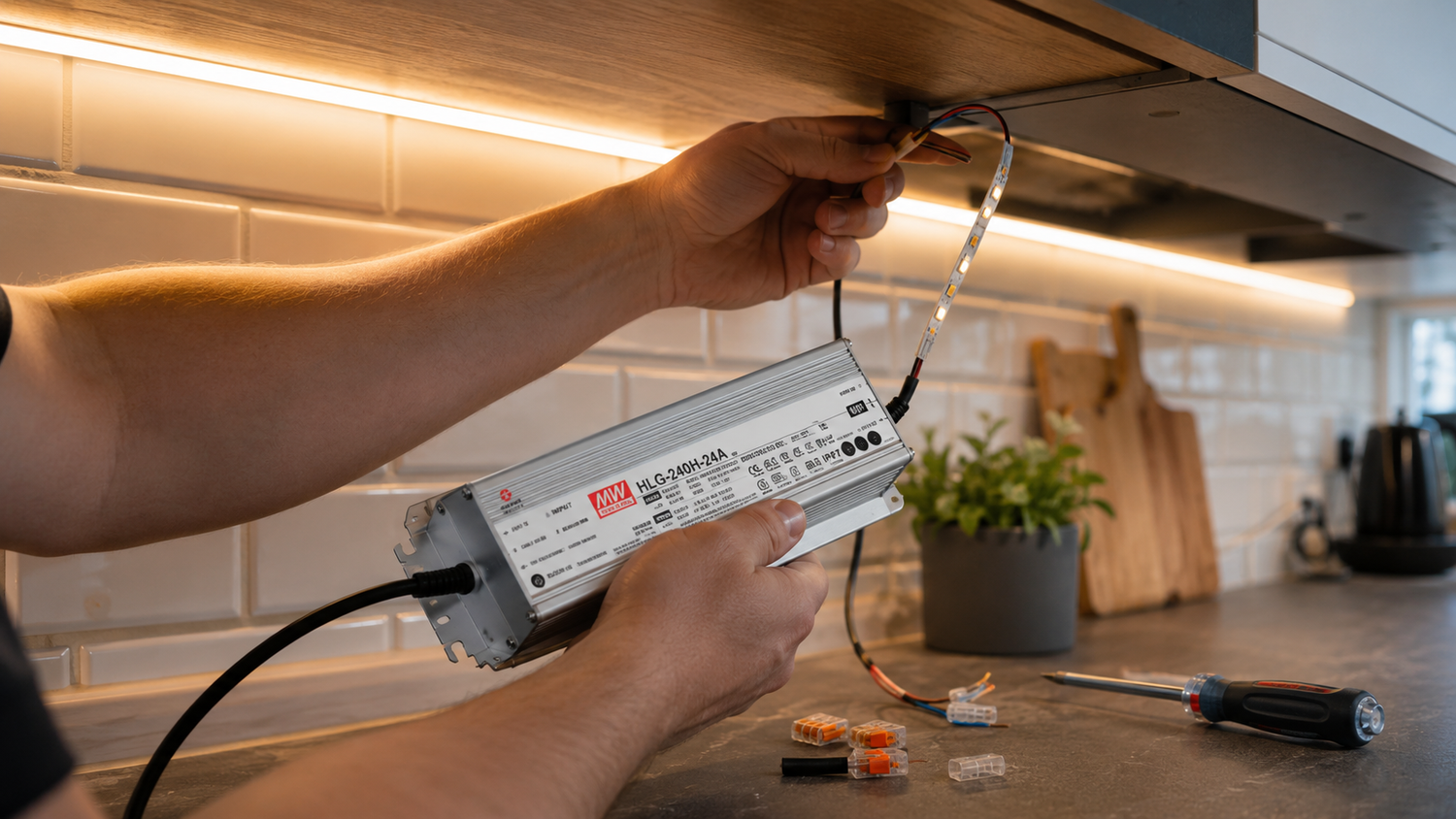

Kuinka mitoitat virtalähteen eri pituisille LED-nauhoille

LED-nauhan virtalähteen mitoitus perustuu yksinkertaiseen laskukaavaan:

LED-nauhan teho W/m × LED-nauhan pituus metreinä = LED-nauhan kokonaisteho watteina

Kun kokonaisteho on laskettu, siihen lisätään yleensä noin 20–30 % varaa. Tämä varmuusvara on tärkeä, koska virtalähdettä ei kannata käyttää jatkuvasti aivan täydellä kuormalla.

Esimerkki:

12 W/m LED-nauha × 3 metriä = 36 W

Tässä tapauksessa ei kannata valita täsmälleen 36 W virtalähdettä. Parempi valinta on esimerkiksi noin 50 W virtalähde, jolloin kokonaisuuteen jää sopiva käyttövara.

Tässä muutama käytännön esimerkki eri pituuksille:

LED-nauhan teho	Pituus	Laskettu teho	Suositeltu virtalähde
9,6 W/m	2 m	19,2 W	25–30 W
9,6 W/m	5 m	48 W	60–75 W
12 W/m	3 m	36 W	50 W
14,4 W/m	5 m	72 W	90–100 W
15 W/m	10 m	150 W	180–200 W

Laskenta pitää aina tehdä juuri sen LED-nauhan tuotetietojen mukaan, jota olet käyttämässä. Samalta näyttävät LED-nauhat voivat kuluttaa eri määrän tehoa, joten pelkän ulkonäön perusteella virtalähdettä ei kannata valita.

Tärkeimmät tekniset seikat virtalähteen valinnassa

Virtalähteen valinnassa on neljä tärkeää asiaa: jännite, teho, käyttökohde ja mahdollinen himmennys.

Jännite: LED-nauhan ja virtalähteen jännitteen pitää olla sama. 12V LED-nauhalle valitaan 12V virtalähde ja 24V LED-nauhalle 24V virtalähde.

Teho: Virtalähteen tehon pitää olla suurempi kuin LED-nauhan laskettu kokonaisteho. Yleinen käytännön suositus on lisätä noin 20–30 % varaa.

Käyttökohde: Kuivaan sisätilaan sopiva virtalähde ei välttämättä sovellu kosteaan tilaan, ulkotilaan tai paikkaan, jossa virtalähde altistuu pölylle tai lämmölle. Tarkista aina tuotteen suojausluokka ja asennusohjeet.

Himmennys: Jos LED-nauhaa halutaan himmentää, virtalähteen ja himmentimen pitää olla yhteensopivia. Tavallinen virtalähde ei välttämättä toimi seinähimmentimen kanssa.

12V ja 24V LED-nauhojen eroista kannattaa lukea lisää Valotehtaan artikkelista 12V vai 24V LED-nauha – kumpi kannattaa valita eri kohteisiin?. Käytännössä 24V LED-nauha on usein hyvä valinta pidempiin asennuksiin, koska se auttaa vähentämään jännitehäviön riskiä verrattuna vastaavaan 12V ratkaisuun.

12V vai 24V virtalähde LED-nauhalle?

Yksi yleisimmistä kysymyksistä on, kannattaako valita 12V vai 24V LED-nauha ja virtalähde. Lyhyissä ja pienissä kohteissa 12V voi toimia hyvin. Tällaisia ovat esimerkiksi pienet kalustevalot, lyhyet valonauhat tai yksittäiset sisustusratkaisut.

24V LED-nauha on kuitenkin usein parempi valinta, kun nauhaa tulee useampi metri tai halutaan tehdä siistimpi ja toimintavarmempi kokonaisuus. Samalla teholla 24V järjestelmässä virta on pienempi kuin 12V järjestelmässä. Tämä helpottaa pidempiä asennuksia ja vähentää jännitehäviön riskiä.

Jännitehäviö tarkoittaa käytännössä sitä, että LED-nauhan loppupää voi näyttää himmeämmältä kuin alkupää. Tätä voi tapahtua erityisesti silloin, kun pitkä LED-nauha syötetään vain yhdestä päästä tai kun johdotus on liian pitkä tai alimitoitettu.

Kodin tavallisissa LED-nauha-asennuksissa 24V on usein turvallinen lähtökohta, etenkin keittiön, olohuoneen, makuuhuoneen ja epäsuoran valaistuksen ratkaisuissa.

Himmennettävä LED-nauha tarvitsee yhteensopivan virtalähteen

Jos haluat säätää LED-nauhan kirkkautta, himmennys pitää huomioida jo ennen tuotteiden tilaamista. Kaikki LED-virtalähteet eivät ole himmennettäviä, eikä kaikkia himmentimiä voi käyttää kaikkien virtalähteiden kanssa.

Himmennys voidaan toteuttaa esimerkiksi himmennettävällä virtalähteellä, erillisellä LED-ohjaimella tai valonohjausjärjestelmällä. Oikea ratkaisu riippuu siitä, millainen LED-nauha on kyseessä ja miten valoa halutaan käyttää.

Yleinen väärinkäsitys on, että mikä tahansa LED-nauha ja virtalähde toimivat automaattisesti himmentimen kanssa. Näin ei ole. Jos käytössä on seinähimmennin, pitää varmistaa, että virtalähde on siihen sopiva. Jos käytössä on erillinen LED-ohjain, sen pitää sopia LED-nauhan jännitteeseen ja tehoon.

Lue lisää aiheesta Valotehtaan oppaasta Himmennettävä LED ilman välkyntää.

Yleiset virheet virtalähteen valinnassa ja niiden välttäminen

Yksi yleisimmistä virheistä on liian pieni virtalähde. Jos LED-nauhan kokonaisteho on 48 W, täsmälleen 48 W virtalähde ei ole paras valinta. Parempi ratkaisu on valita seuraava sopiva teholuokka, esimerkiksi 60 W tai 75 W tuotteesta ja käyttökohteesta riippuen.

Toinen virhe on sekoittaa 12V ja 24V tuotteet keskenään. 12V LED-nauhaa ei saa kytkeä 24V virtalähteeseen. Vastaavasti 24V LED-nauha ei toimi oikein 12V virtalähteellä. Tarkista jännite aina tuotetiedoista.

Kolmas virhe liittyy pitkään LED-nauhaan. Vaikka virtalähteen teho riittäisi, pitkä nauha voi silti tarvita syötön molemmista päistä tai useamman syöttöpisteen. Tämä auttaa pitämään valon tasaisena koko pituudelta.

Neljäs virhe on unohtaa käyttöympäristö. Virtalähteen asennuspaikan pitää olla sille sopiva. Erityisesti kosteissa tiloissa, ulkotiloissa ja suljetuissa rakenteissa pitää tarkistaa tuotteen suojausluokka ja lämmönpoisto.

Viides virhe on valita himmennettävä ratkaisu vasta jälkikäteen. Jos LED-nauhaa halutaan himmentää, siihen sopiva virtalähde tai ohjain kannattaa valita heti alussa.

Suositellut tuoteryhmät LED-nauhan virtalähteille

Valotehtaan valikoimasta löydät LED-nauhoihin sopivia virtalähteitä, muuntajia, himmennettäviä ratkaisuja ja LED-nauhoja eri käyttökohteisiin.

Jos olet tekemässä tavallista 24V LED-nauha-asennusta, tutustu 24V vakiojännitelähteisiin ja 24V perusmuuntajiin. 24V vaihtoehto on usein hyvä valinta pidempiin kodin LED-nauharatkaisuihin.

Jos LED-nauhaa halutaan himmentää, katso 24V TRIAC-muuntajat, 24V PUSH DIM -muuntajat ja muut himmennykseen sopivat ratkaisut. Valotehtaan LED-muuntajien kategoriasta löytyy vakiojännitteisiä 12V ja 24V muuntajia sekä himmennettäviä LED-virtalähteitä. :contentReference[oaicite:1]{index=1}

LED-nauhojen valintaan löydät vaihtoehtoja LED-valonauhat ja LED-nauhat -kategoriasta. Jos tiedät jo tarvitsevasi 24V ratkaisun, tutustu suoraan 24V LED-nauhoihin.

Usein kysytyt kysymykset LED-nauhan virtalähteistä

Miksi virtalähteen teho pitää olla riittävä?

Virtalähteen pitää pystyä syöttämään LED-nauhan tarvitsema kokonaisteho. Jos teho ei riitä, valo voi toimia epätasaisesti tai virtalähde voi kuormittua liikaa.

Voiko käyttää liian pientä virtalähdettä?

Liian pientä virtalähdettä ei kannata käyttää. Se voi aiheuttaa toimintahäiriöitä, himmeää valoa tai virtalähteen ylikuormittumista.

Mikä ero on 12V ja 24V virtalähteellä?

12V virtalähde sopii 12V LED-nauhalle ja 24V virtalähde 24V LED-nauhalle. 24V on usein parempi valinta pidempiin LED-nauha-asennuksiin.

Tarvitaanko erillinen himmennettävä virtalähde?

Jos LED-nauhaa halutaan himmentää seinähimmentimellä, tarvitaan siihen sopiva himmennettävä virtalähde. Joissain ratkaisuissa himmennys voidaan tehdä myös erillisellä LED-ohjaimella.

Miten tiedän, millaisen virtalähteen valitsen LED-nauhalle?

Tarkista LED-nauhan jännite, teho W/m ja asennettava pituus. Kerro teho pituudella ja lisää noin 20–30 % varaa. Valitse sen jälkeen samaa jännitettä oleva virtalähde.

Voiko yhdellä virtalähteellä käyttää useampaa LED-nauhaa?

Kyllä, jos virtalähteen teho riittää kaikkien nauhojen yhteisteholle ja kytkentä tehdään oikein. Useamman nauhan kokonaisteho lasketaan yhteen ennen virtalähteen valintaa.

Osta oikea virtalähde Valotehtaalta – näin teet valinnan helposti

LED-nauhan virtalähde valitaan aina LED-nauhan jännitteen, tehon ja pituuden mukaan. Kun lasket LED-nauhan kokonaistehon, lisäät siihen noin 20–30 % varaa ja huomioit mahdollisen himmennyksen, olet jo hyvin lähellä oikeaa valintaa.

Valitse LED-nauhasi mitoituksen mukainen virtalähde helposti Valotehtaalta. Tutustu 24V virtalähteisiin, himmennettäviin 24V TRIAC-muuntajiin, PUSH DIM -muuntajiin ja LED-nauhoihin. Näin varmistat, että LED-nauhan virransyöttö on suunniteltu oikein jo ennen asennusta.
